LİTEF CQD15SD; yüksek raf istifleme ile derin raf erişimini aynı makinede birleştiren 1.500 kg kapasiteli elektrikli reach truck forkliftidir. Makaslı pantograf çatal sistemi, standart reach truckların erişmekte zorlandığı çift derinlikli rafların iç bölümlerindeki paletlere ulaşmayı sağlar. 11,5 metreye kadar asansör seçenekleri, güçlü AC motor sistemi, elektronik direksiyon ve hassas hidrolik kontrolleriyle yüksek yoğunluklu depolama operasyonları için geliştirilmiştir.
CQD15SD'nin en önemli özelliği, çatal taşıyıcı ile yük arasında bulunan makaslı pantograf mekanizmasıdır. Bu sistem çatalları standart mast hareketinin ötesinde ileri uzatarak rafların arka bölümünde bulunan paletlere erişim sağlar.
Bu yapı özellikle double-deep yani çift derinlikli raf sistemlerinde önemli bir avantaj oluşturur. Aynı koridor cephesinde iki paletin arka arkaya depolanabilmesi, koridor sayısının azaltılmasına ve mevcut depo hacminin daha yüksek yoğunlukta kullanılmasına yardımcı olur.
Pantografın geri çekilmesiyle yük tekrar makinenin gövdesine yaklaşır. Böylece derin raftan alınan palet, taşıma konumuna getirildikten sonra standart reach truck mantığıyla depo içerisinde taşınabilir.
CQD15SD yalnızca derin erişime değil, yüksek raf operasyonlarına da odaklanır. Katalogdaki 3 kademeli serbest kaldırmalı asansör seçenekleri 6.500 mm'den başlayarak 11.500 mm seviyesine kadar uzanır.
Güçlendirilmiş asansör yapısı yüksek seviyelerde oluşabilecek mast salınımlarını sınırlandırmaya ve paletin daha kontrollü biçimde konumlandırılmasına yardımcı olur.

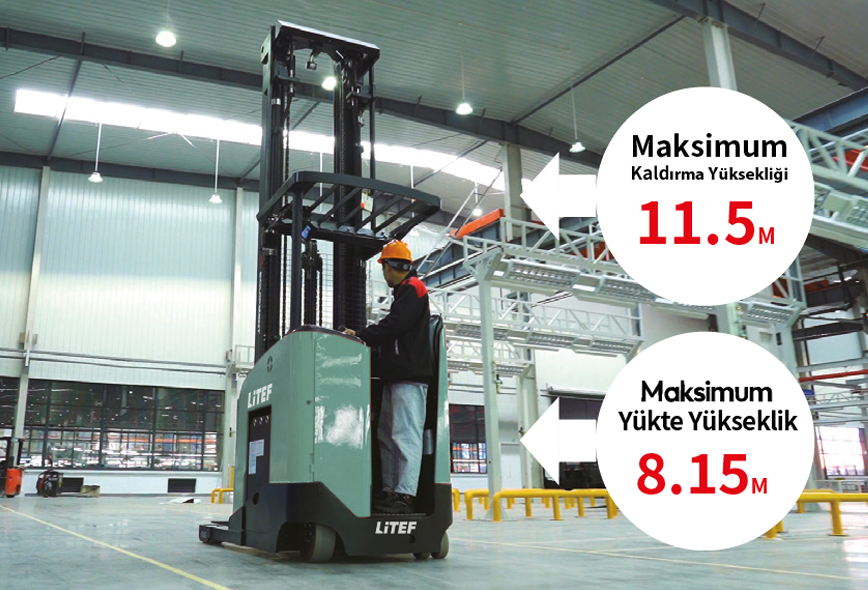

Katalogda CQD15SD'nin 8.150 mm kaldırma seviyesinde 1.500 kg tam nominal kapasitesini koruyabildiği özellikle belirtilmektedir. Daha yüksek raf seviyelerinde ise kullanılabilir kapasite; yük merkezi, asansör yüksekliği ve pantograf konfigürasyonuna göre azalır.
Çift derinlikli raf sistemi neden daha fazla palet kapasitesi sağlar?
Standart selektif raf sisteminde her palet koridora doğrudan erişecek biçimde yerleştirilir. CQD15SD'nin pantograf sistemi ise ön sıradaki paletin arkasında bulunan ikinci palete ulaşabildiği için aynı raf cephesinde daha fazla palet pozisyonu oluşturulmasına imkân verir. Bu nedenle CQD15SD; arsa veya depo alanının büyütülmesinden önce mevcut hacmi daha yoğun kullanmak isteyen lojistik, soğuk hava ve dağıtım tesislerinde önemli bir alternatif oluşturur.
Derin raf uygulamalarında yalnızca erişim mesafesi değil, paletin hedef noktaya hassas biçimde yerleştirilmesi de önemlidir. CQD15SD bu nedenle çok fonksiyonlu hidrolik kontrol sistemiyle donatılmıştır.
Standart oransal kaldırma sistemi, kaldırma ve indirme hareketinin operatör tarafından kademeli biçimde yönetilmesini sağlar. Dahili sideshift sistemi ise makinenin tamamını hareket ettirmeden çatal taşıyıcının yatay olarak hizalanmasına yardımcı olur.

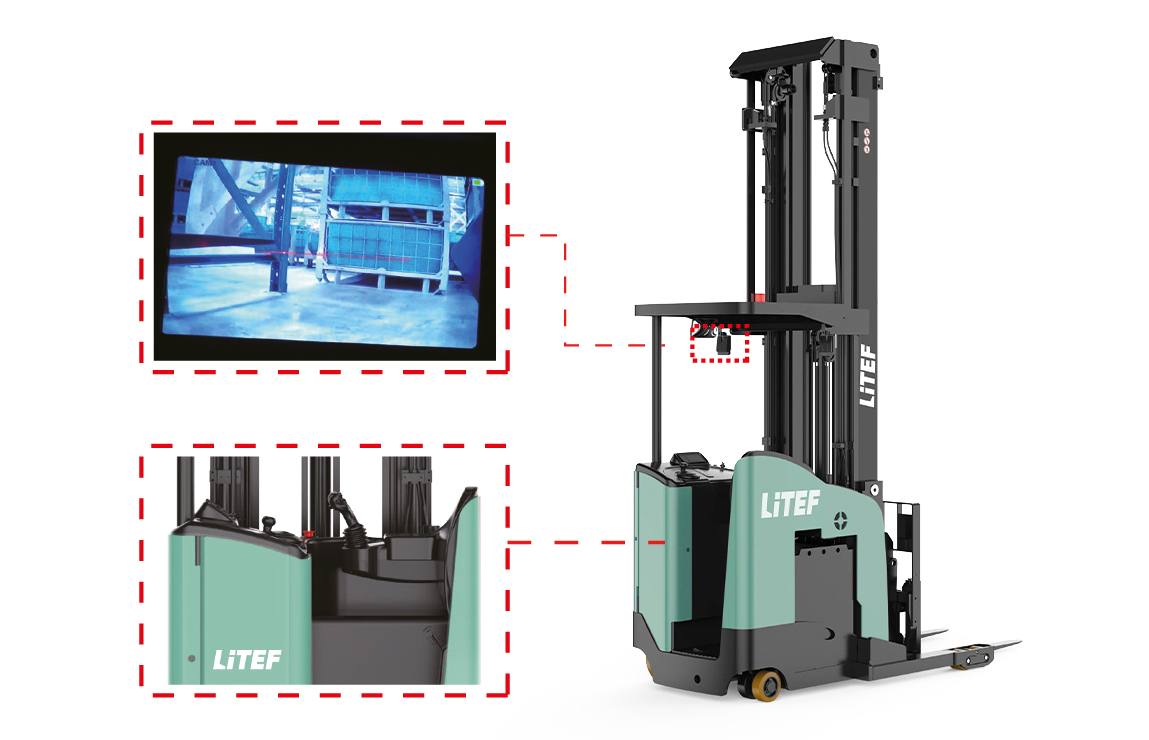

Asansör ve çatal taşıyıcı 2° ileri, 5° geri eğilebilir. Opsiyonel çatal kamerası da özellikle yüksek ve derin raf seviyelerinde palet girişinin ekrandan takip edilmesine yardımcı olur.
20 kW kaldırma motoru ile hızlı yüksek raf çevrimleri
CQD15SD'nin 20 kW kaldırma motoru, yüklü durumda 0,45 m/s ve yüksüz durumda 0,50 m/s kaldırma hızı sunar. 7 kW AC sürüş motoru ise makineyi yüklü durumda 11 km/sa, yüksüz durumda 12 km/sa hıza ulaştırabilir. Böylece yüksek raf istifleme performansı, depo içerisindeki palet transfer hızıyla birlikte optimize edilir.
CQD15SD standart olarak 48V / 600Ah kurşun asit aküyle yapılandırılabilir. Uzun vardiyalı operasyonlar için 700Ah kurşun asit seçeneği de katalogda yer almaktadır.
Bakım gerektirmeyen enerji yapısı ve fırsat şarjı avantajı isteyen işletmeler için 405Ah ve 560Ah lityum iyon akü seçenekleri sunulur. Li-ion yapı özellikle çok vardiyalı depo operasyonlarında şarj planlamasını daha esnek hale getirir.
Akünün yandan çıkarılabilmesi, akü değişimi ve servis işlemlerini kolaylaştırır. Şarj seçenekleri kurşun asit sistemlerde 80A ve 100A, Li-ion sistemlerde ise 150A ve 200A çıkışa kadar yapılandırılabilir.
Yüksek yoğunluklu depolar için kompakt manevra geometrisi
CQD15SD'nin dönüş yarıçapı 1.945 mm'dir. Katalogdaki standart teknik konfigürasyonda 1.000 × 1.200 mm palet için çalışma koridoru genişliği 3.125 mm, 800 × 1.200 mm palet için ise 3.195 mm olarak verilmektedir. Bu değerler pantograf mekanizmasıyla derin raf depolama kabiliyetinin dar koridor operasyonuyla birlikte kullanılmasını sağlar.
Yüksek rafı değil, rafın derinliğini de kullanan Reach Truck
CQD15SD; 1.500 kg nominal kapasitesi, pantograf makaslı derin erişim sistemi, 11,5 metreye kadar asansör seçenekleri, 8,15 metreye kadar tam taşıma kapasitesi, standart oransal kaldırma ve sideshift, elektronik direksiyon, güçlü 20 kW kaldırma motoru ve Li-ion dahil yüksek kapasiteli enerji seçenekleriyle double-deep raflı depo, lojistik, soğuk hava ve dağıtım operasyonları için geliştirilmiş profesyonel elektrikli reach truck forkliftidir.
6500 - 10700 mm
48V/405Ah
48V-80A (Harici)
40x100x1070 mm
