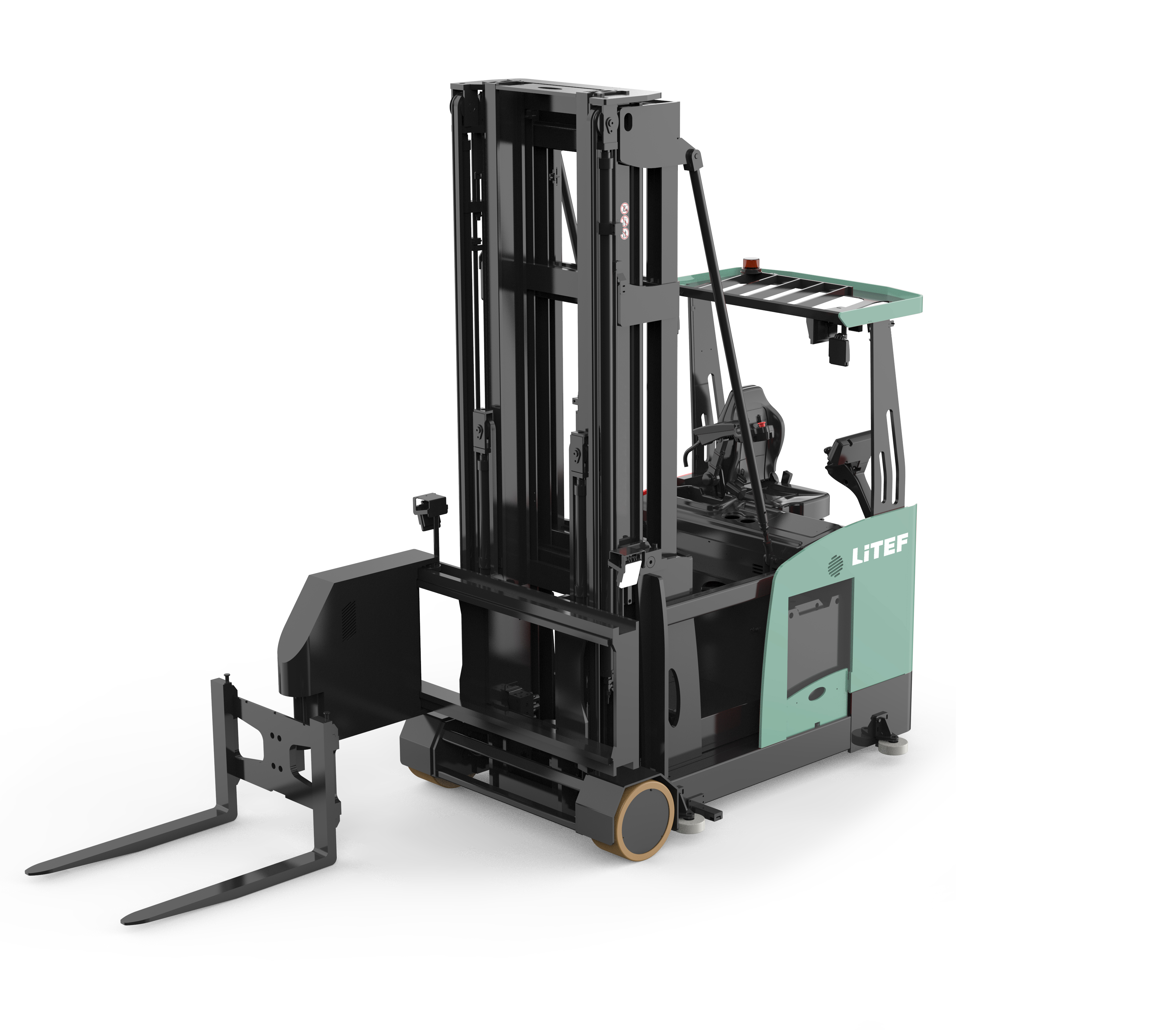

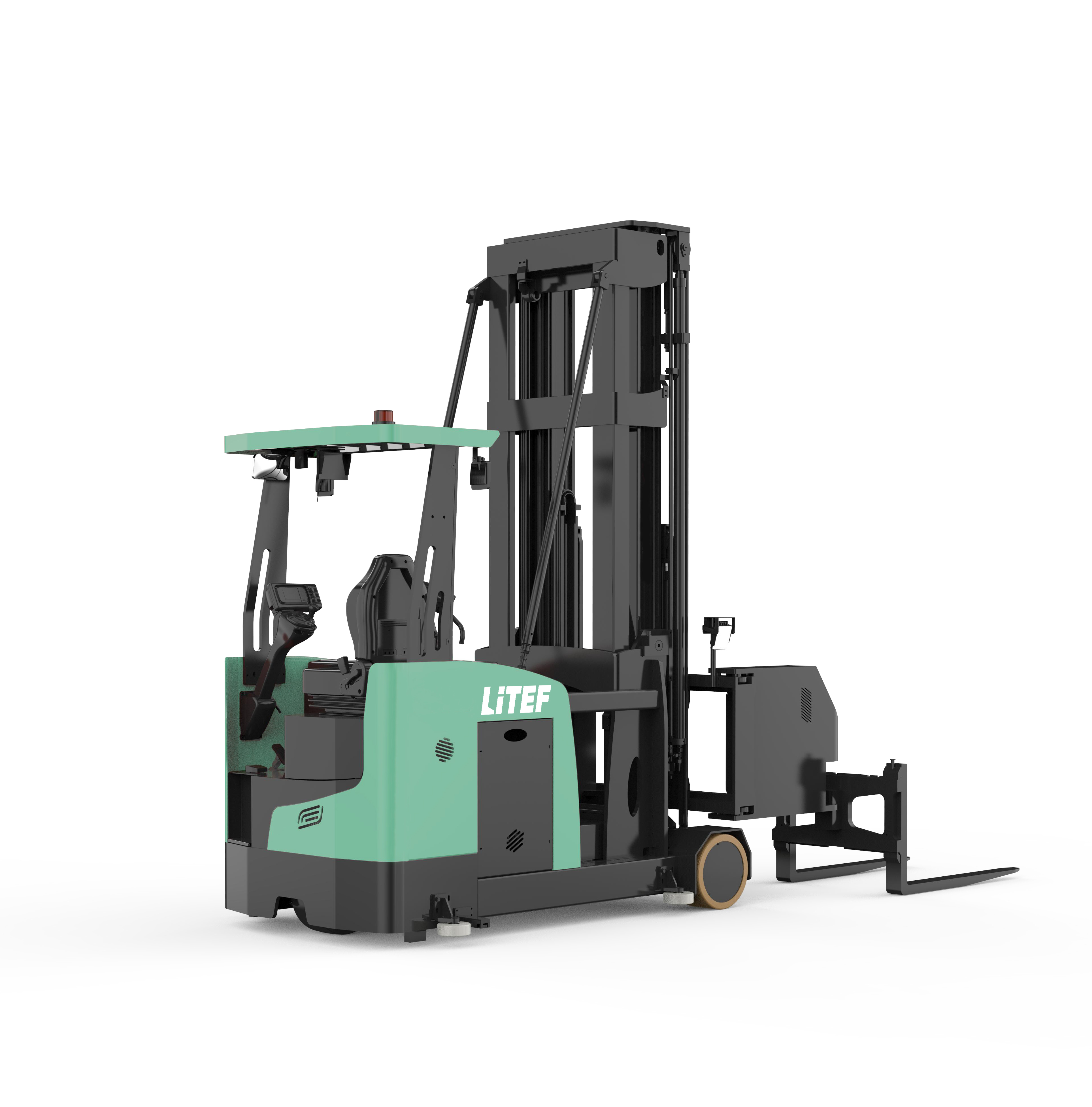

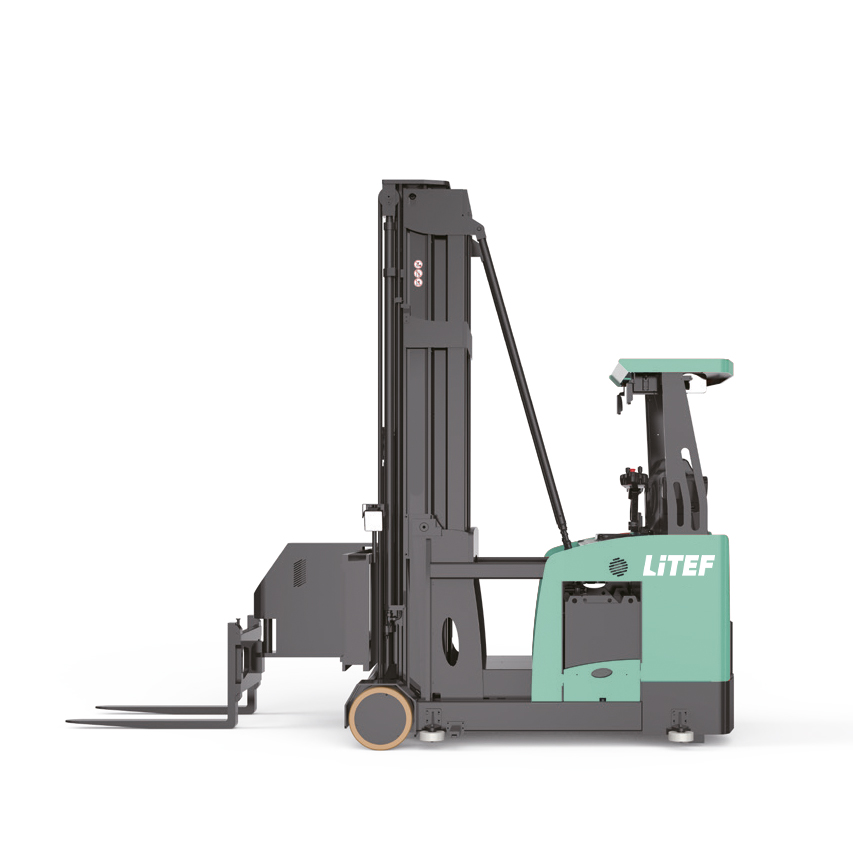

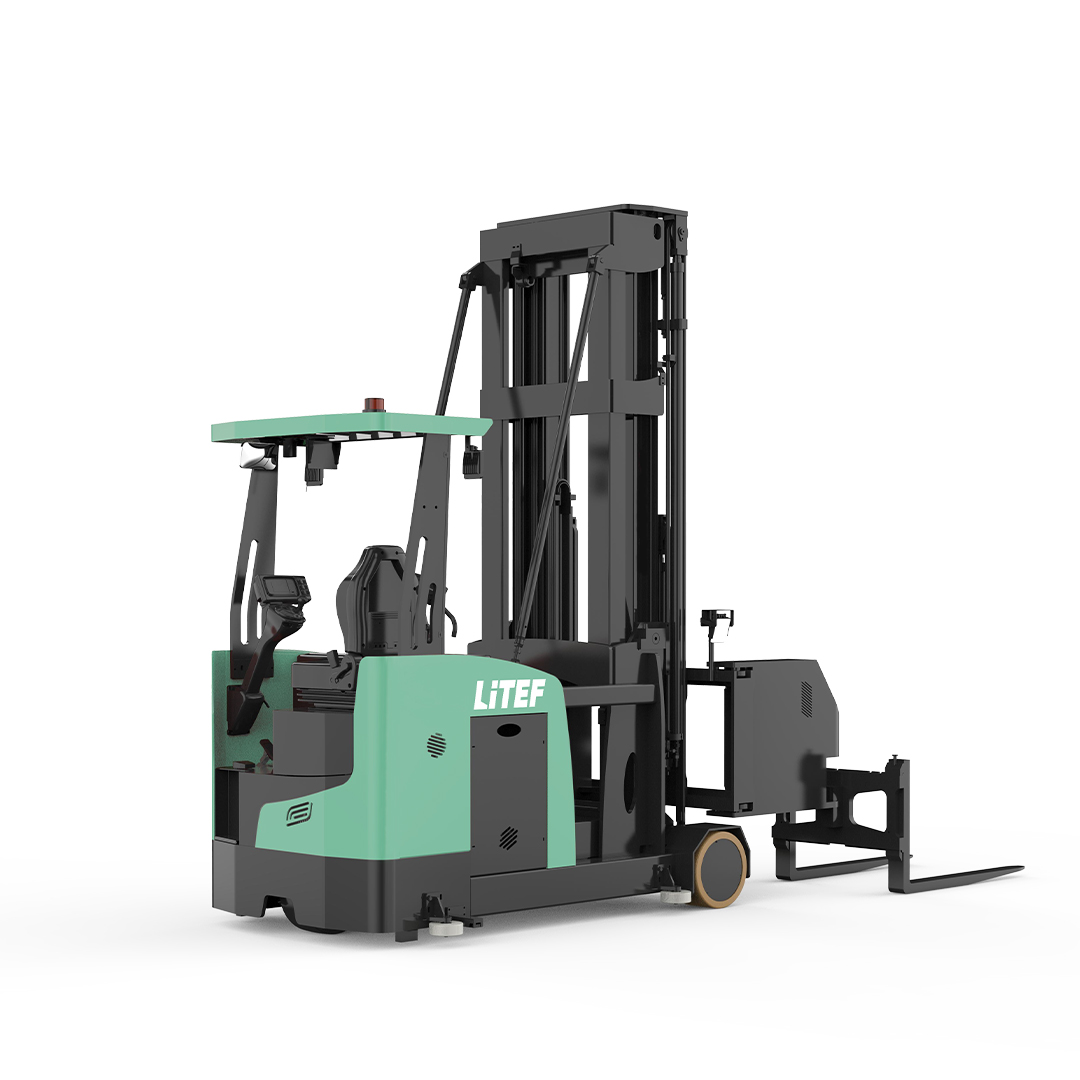

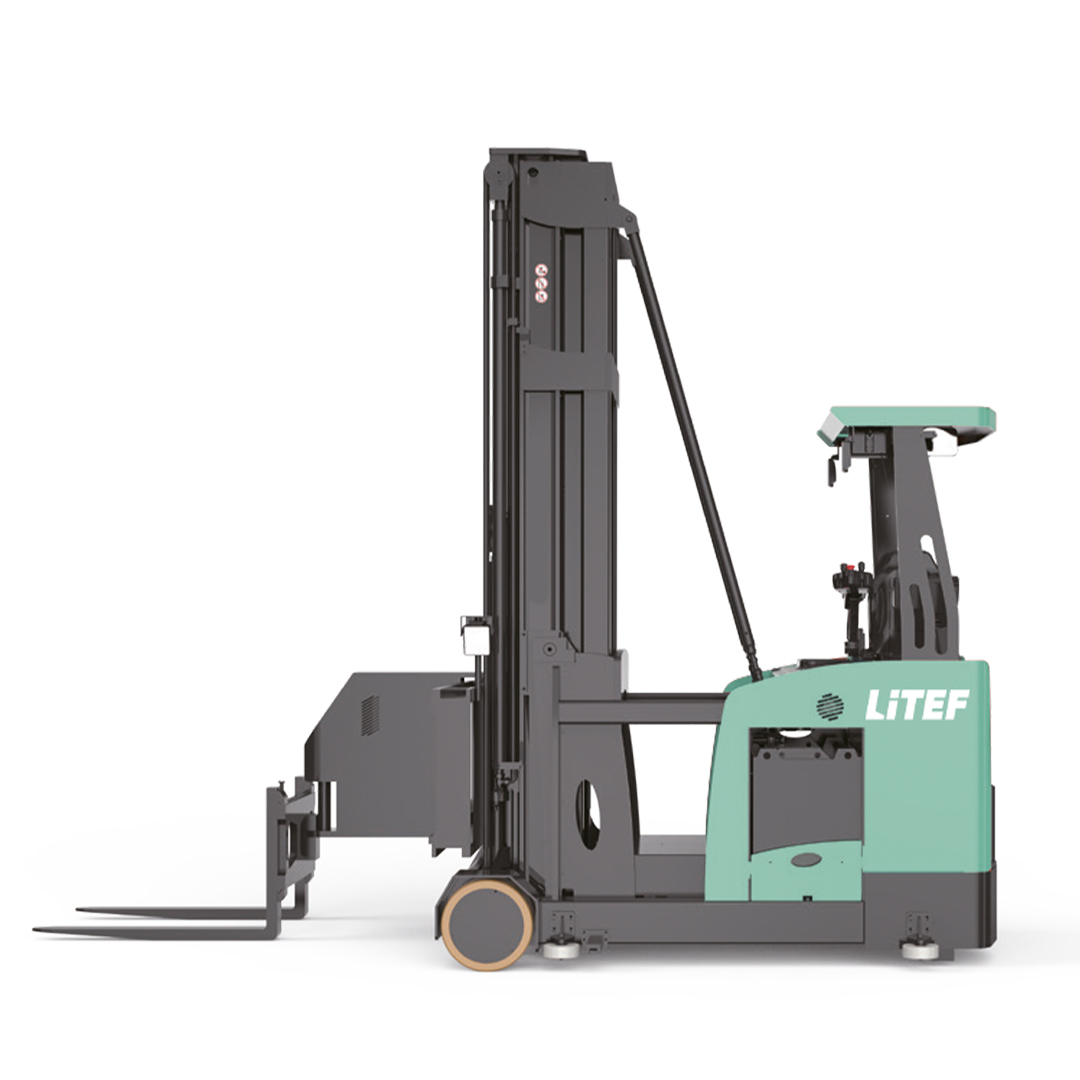

LİTEF CTL15; depo alanını yatay ve dikey yönde maksimum verimlilikle kullanmak için geliştirilmiş, operatör koltuklu profesyonel bir VNA dar koridor forkliftidir. 1.740 mm'ye kadar dar çalışma koridoru, 180° dönebilen trilateral çatal başlığı ve 13 metreye kadar asansör seçenekleri sayesinde makine koridor içerisinde gövdesini çevirmeden sağdaki, soldaki ve önündeki paletleri elleçleyebilir. 1.500 kg nominal kapasitesi ve Li-ion enerji sistemiyle yüksek yoğunluklu depo operasyonları için geliştirilmiştir.

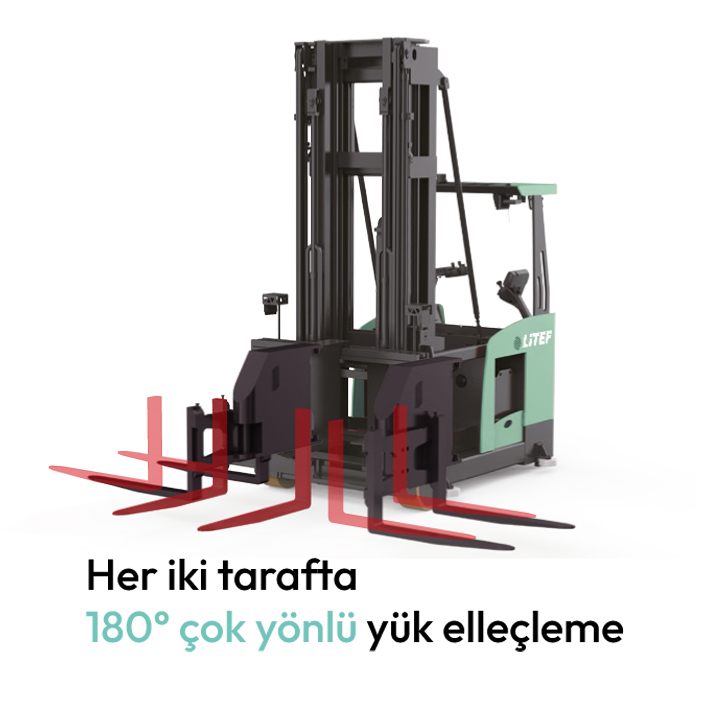

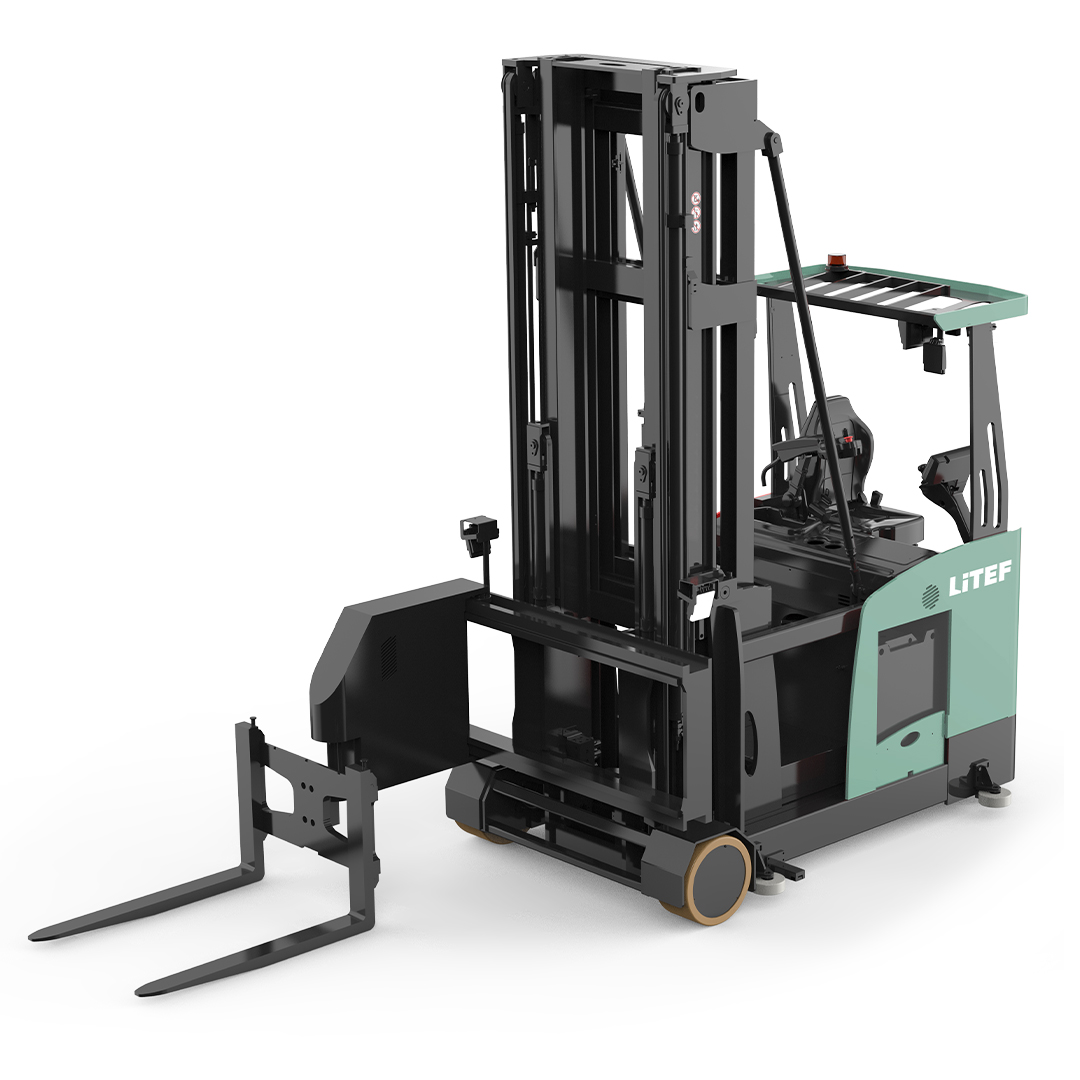

CTL15'in en belirgin özelliği trilateral yük elleçleme başlığıdır. Çatal ünitesi 180° hareket ederek koridorun hem sağındaki hem solundaki raflara yük alıp bırakabilir; gerektiğinde çatallar ön pozisyonda da kullanılabilir.
Geleneksel forkliftlerde raf karşısına dönebilmek için makinenin gövdesinin koridor içerisinde yaklaşık 90° çevrilmesi gerekir. CTL15 ise gövdesini düz konumda tutarak yalnızca çatal başlığını hareket ettirir. Bu çalışma prensibi koridor genişliğinin ciddi biçimde azaltılmasına imkân verir.
Trilateral başlık üzerinde 1.300 mm yana erişim mesafesi bulunur. Yüklü ve yüksüz durumda 0,18 m/s yan hareket hızı, raflar arasında hızlı ve kontrollü palet konumlandırmayı destekler.
1.740 mm koridor neden depo kapasitesini değiştirir?

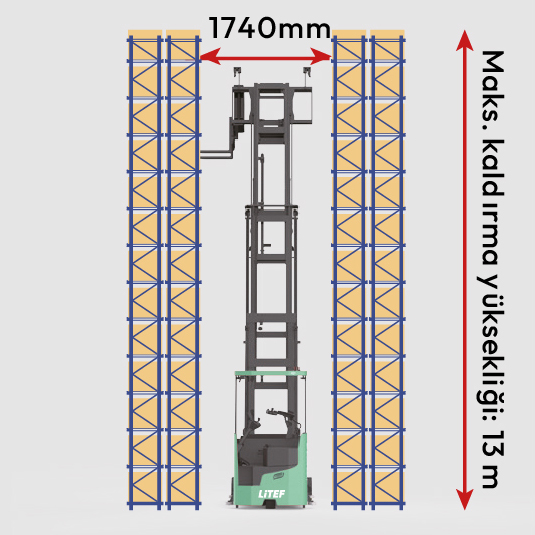

VNA sisteminin temel avantajı yalnızca makinenin kompakt olması değil, raf yerleşim mimarisini değiştirebilmesidir. CTL15'in 1.200 × 1.200 mm palet için katalogda belirtilen minimum çalışma koridoru genişliği 1.740 mm'dir. Forkliftin raf karşısına dönmesi gerekmediğinden koridorlara ayrılan alan azaltılabilir ve aynı depo taban alanına daha fazla raf sırası yerleştirilebilir. 13 metreye kadar dikey erişimle birleştiğinde VNA sistemi, mevcut depo hacminin hem yatay hem dikey olarak daha yoğun kullanılmasını sağlar.
CTL15 standart olarak 48V / 560Ah lityum iyon aküyle donatılmıştır. Yüksek kapasiteli Li-ion enerji sistemi, uzun çalışma süreleri ve yoğun depo vardiyaları için geliştirilmiştir.
Li-ion akü teknolojisi bakım gerektirmeyen yapısı ve fırsat şarjına uygunluğu sayesinde mola ve vardiya aralarında makinenin kısa sürelerle şarja alınabilmesine imkân verir.

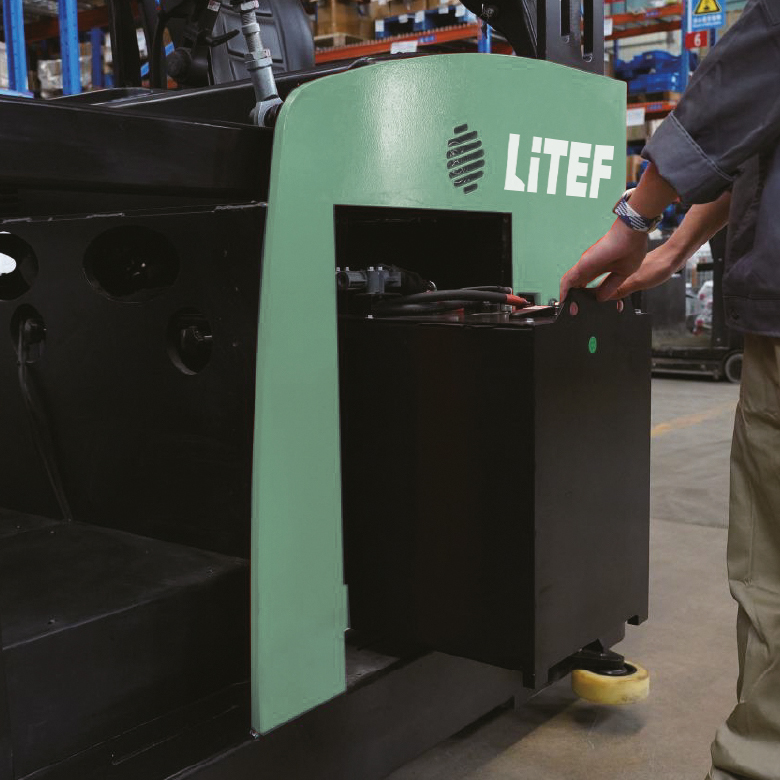

48V / 200A harici şarj cihazı yüksek şarj akımı sunarken, standart yandan akü çıkarma fonksiyonu servis ve akü değişim işlemlerinin makinenin üst bölümlerine müdahale etmeden gerçekleştirilmesini kolaylaştırır.

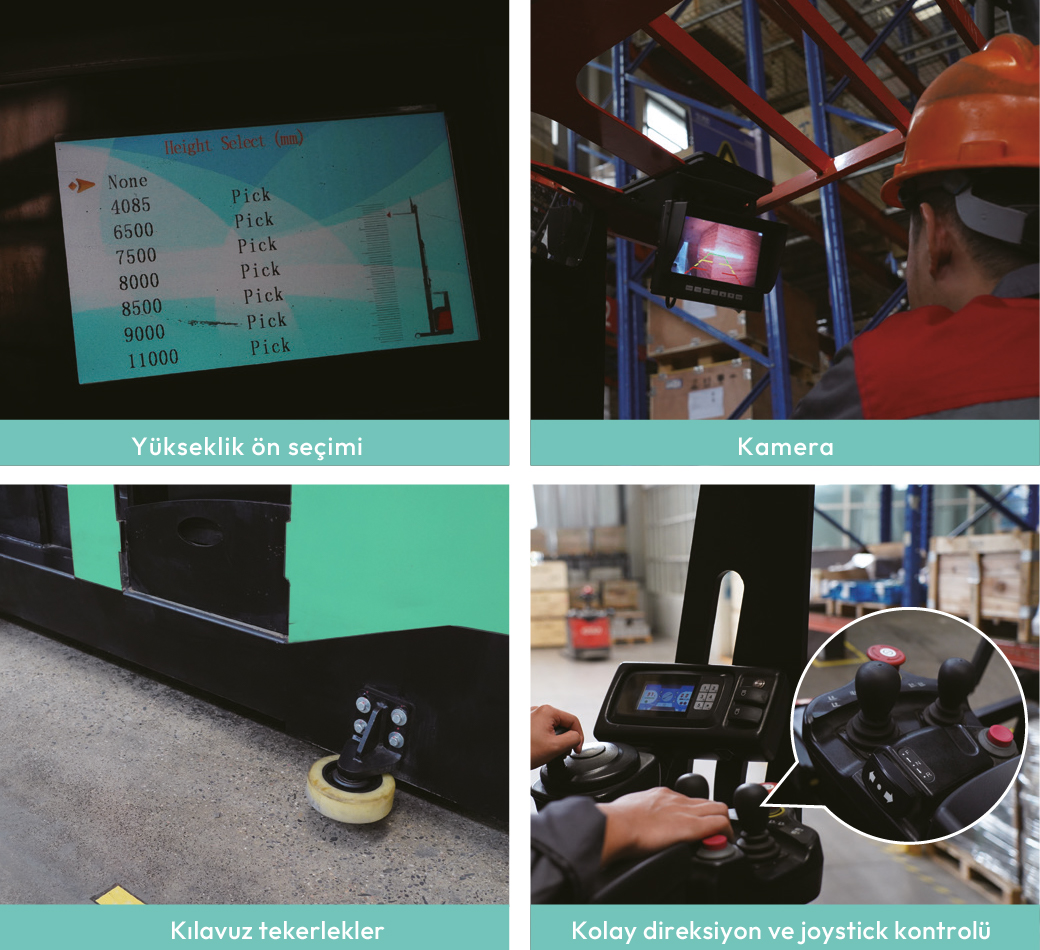

CTL15'in yükseklik ön seçim sistemi, operatörün hedef raf seviyesini önceden belirlemesine imkân verir. Sistem seçilen yüksekliğe göre konumlandırma sürecini destekleyerek özellikle çok katlı raflarda operasyon tekrarını kolaylaştırır.
Standart kamera sistemi, yüksek raf seviyelerinde çatal ve palet konumunun operatör monitöründen takip edilmesini sağlar. Böylece operatör yüksek seviyedeki palete doğrudan görüşün sınırlı olduğu durumlarda kamera desteğinden yararlanabilir.
Oransal kaldırma sistemi, kaldırma ve indirme hareketlerini hassas biçimde kontrol etmeye yardımcı olur. Direksiyon sistemi sürüş hareketlerini yönetirken, hızlı tepki veren joystickler çatal ve trilateral başlık fonksiyonlarının kullanılmasını kolaylaştırır.
Kılavuz tekerleklerle raylı dar koridor yönlendirmesi
CTL15'in her iki yanında bulunan standart kılavuz tekerlekler, VNA koridorlarında ray kılavuzlu çalışmaya imkân verir. Makine koridora girdikten sonra kılavuz tekerlekler yönlendirme rayları içerisinde ilerleyerek forkliftin raflara göre doğru hatta kalmasını destekler. Böylece operatör sürekli direksiyon düzeltmesi yapmak yerine yük kaldırma, yükseklik seçimi ve trilateral başlık hareketlerine odaklanabilir. Sistem aynı zamanda forklift ile raf ayakları arasındaki istenmeyen teması azaltmaya yardımcı olur.

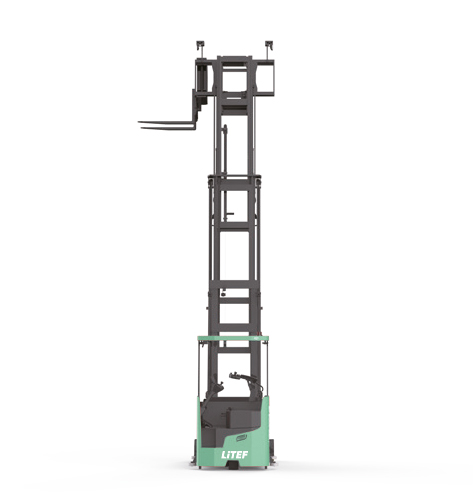

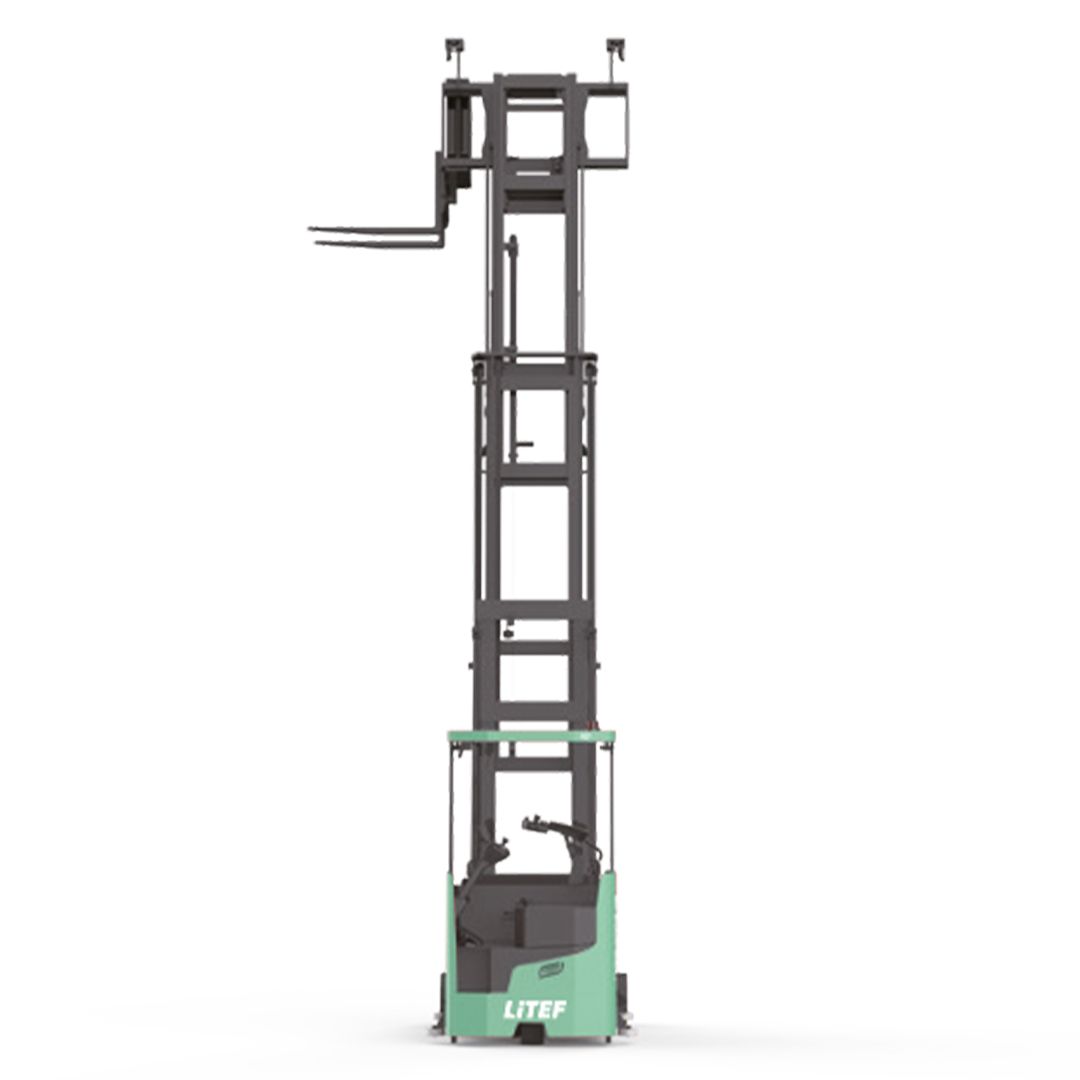

CTL15'in üç kademeli serbest kaldırmalı asansör seçenekleri 5.000 mm seviyesinden başlayarak 13.000 mm seviyesine kadar uzanır. Bu geniş çalışma aralığı farklı bina yükseklikleri ve raf mimarileri için uygun konfigürasyon seçilmesini sağlar.
20 kW kaldırma motoru yüklü durumda 0,40 m/s, yüksüz durumda 0,47 m/s kaldırma hızı sunar. İndirme hızı yüklü durumda 0,55 m/s, yüksüz durumda 0,45 m/s seviyesindedir.

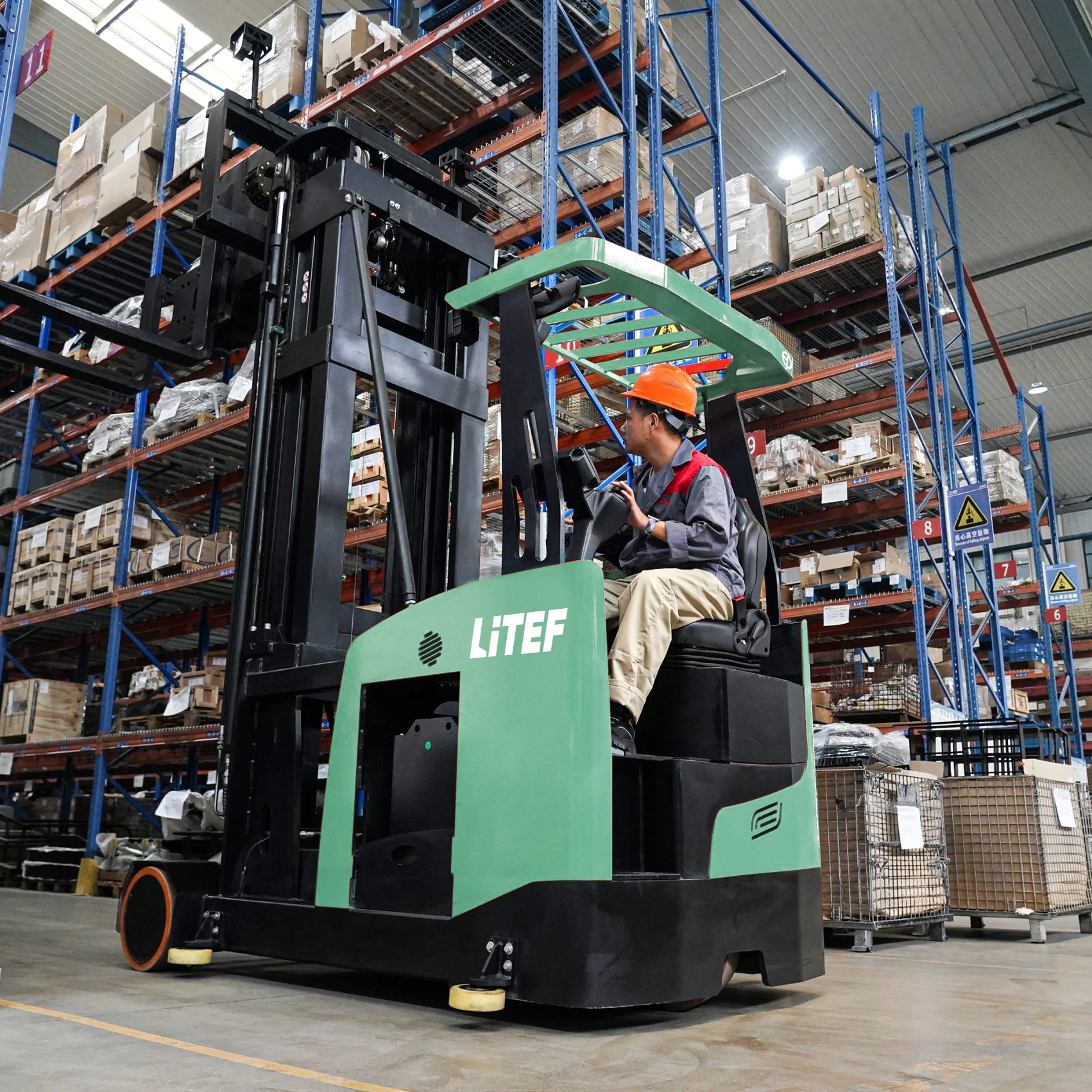

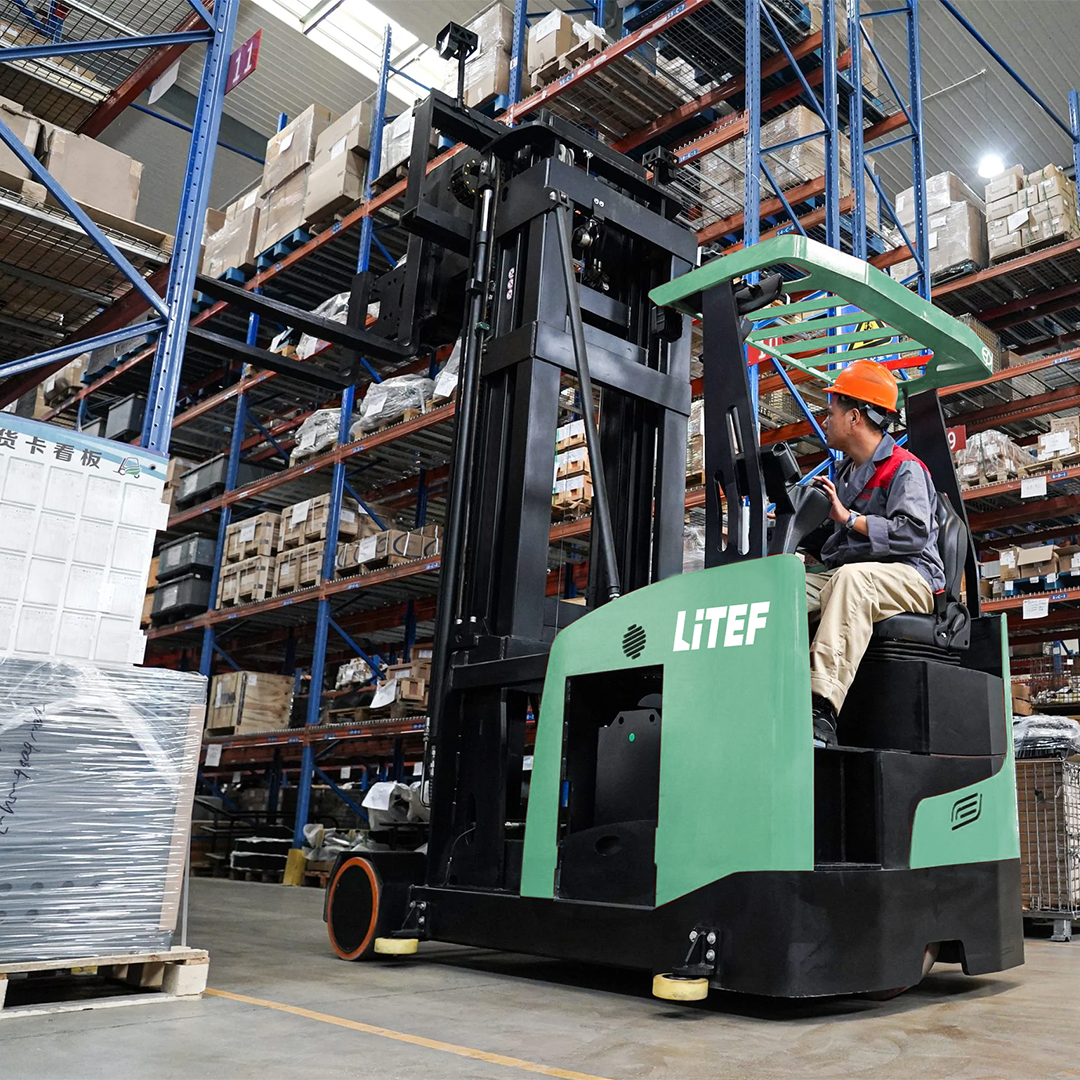

Asansör yükseldikçe otomatik hız düşürme sistemi devreye girerek yüksek seviyelerde makinenin sürüş davranışını daha kontrollü hale getirir. Yandan oturmalı operatör pozisyonu ise hem ilerleme yönünün hem raf bölgesinin daha rahat takip edilmesine yardımcı olur.
5 metreden 13 metreye kadar VNA asansör seçenekleri
CTL15 için katalogda 5.000, 5.500, 6.000, 6.500, 7.000, 7.500, 8.000, 8.500, 9.000, 9.500, 10.000, 10.500, 11.000, 12.000 ve 13.000 mm üç kademeli serbest kaldırmalı asansör seçenekleri yer almaktadır. 13 metre konfigürasyonunda asansör kapalı yüksekliği 5.790 mm, serbest kaldırma yüksekliği ise 4.635 mm'dir.
1,74 metre koridorda 13 metre yüksekliğe ulaşan VNA depo çözümü
CTL15; 1.500 kg nominal kapasitesi, 1.740 mm minimum çalışma koridoru, 180° trilateral çatal başlığı, 1.300 mm yana erişim mesafesi, 13 metreye kadar yüksek raf asansörü, yükseklik ön seçim sistemi, kamera, ray kılavuzlu yönlendirme, oransal kaldırma ve 560Ah Li-ion enerji sistemiyle depo kapasitesini büyütmeden daha fazla palet pozisyonu oluşturmak isteyen yüksek yoğunluklu lojistik ve depolama operasyonları için geliştirilmiş profesyonel VNA dar koridor forkliftidir.
